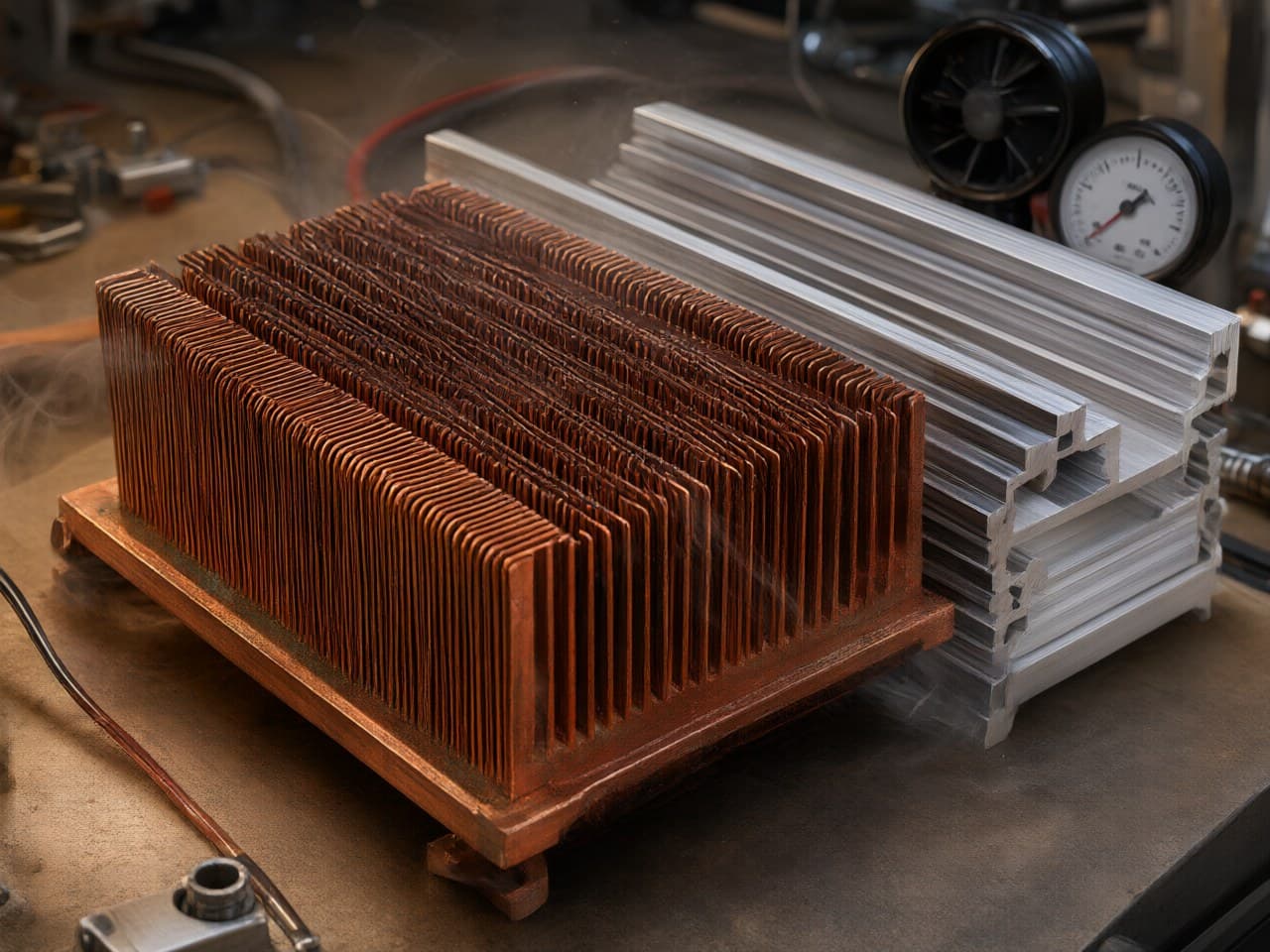

近净成形铜热沉与挤压散热片如何选型？微翅片密度与压降的权衡
核心可制造性设计（DFM）决策：为何在解决压降合规性之前无法确定翅片密度
每位热设计工程师都面临同样的矛盾：在受限空间内增加翅片表面积可以改善对流热阻——直到由此产生的压降超过系统风扇曲线或液冷泵所能提供的范围。近净成形铜散热器（通过粉末冶金/金属注射成型工艺成型）与传统铝或铜挤压件之间的选择，不仅仅是一个材料问题；这是一个可制造性与热性能之间的权衡，直接影响单位成本、应用级热限值的合规性以及现场可靠性。本指南通过适用的热管理边界条件和实用的可制造性设计（DFM）规则来构建这一决策框架，帮助设计工程师和采购团队在投入模具资金之前选择合适的工艺路线。
近净成形金属注射成型/粉末冶金铜、挤压成型与CNC加工服务于不同的翅片密度、导热率和产量-成本区间
下表比较了三种主流散热器制造路线，重点考量微翅片密度和压降均为设计约束时最关键的参数。数值为典型生产范围，而非绝对的工艺极限。
| 参数 | 铝挤压 | CNC加工铜 | 粉末冶金/金属注射成型近净成形铜 |
|---|---|---|---|
| 可达典型翅片节距 | 高长宽比风冷型材通常 ≥ 1.5 mm | 可实现细节距；生产铣削通常受刀具直径和偏斜限制 | 亚毫米级微翅片可行（取决于几何形状和模具） |
| 翅片长宽比（高度:厚度） | 受模具限制（通常为个位数到十几） | 高；受刀具悬伸、颤振和剩余壁厚刚度限制 | 高（取决于模具和烧结；在有利几何形状下比典型挤压件更高/更薄） |
| 热导率（典型值） | ~200 W/m·K (Al 6063) | ~390 W/m·K (C10200, 锻压) | 高热导率；通过金属注射成型/粉末冶金近净成形的高纯铜，烧结密度 ≥ 98%，力学性能接近锻造水平 [1] |
| 微通道/内部型腔 | 受限。存在多通道/微通道挤压件，通常为铝材且受模具设计限制；任意铜型腔不是标准挤压输出 | 需要多步加工或电火花加工（EDM） | 可实现近净成形微通道和型腔，受型芯、结合和烧结限制 |
| 典型公差 | 轮廓 ±0.1–0.3 mm | 成品特征 ±0.01 mm 级 | 烧结态 ±0.3–0.5%（关键面由精密CNC精加工） |
| 1万件时的单位成本 | 低 | 高（机加工时间） | 中等（模具成本摊销） |
| 10万件以上时的单位成本 | 低 | 非常高 | 低至中等——相比CNC具有显著成本优势 |
| 表面兼容性 | 阳极氧化 | 电镀、钎焊 | 电镀、钎焊、引线键合 [5] |
来源：挤压和CNC的通用行业惯例；粉末冶金/金属注射成型铜规格依据新莱福 MIM 产品文档 [1][2][5]。
从这一对比中得出的一个关键见解是：对于简单的翅片型材，挤压成型在通用成本上获胜，但典型的风冷挤压件无法同时满足许多高功率密度电子外壳现在所需的微翅片密度、铜级导热率和任意内部型腔。CNC加工可以在铜中实现细节距，但在大批量生产时，加工时间和刀具磨损使其成本高昂。粉末冶金/金属注射成型近净成形占据了高翅片密度、铜级导热率和批量经济性必须共存的设计空间。
翅片密度与压降相互耦合，因此必须根据实际送风机曲线校验微翅片
对于具有平行板翅片的强制风冷散热器，穿过翅片阵列的基于达西定律的压降可近似为：
其中 f 为摩擦系数（取决于雷诺数和通道长宽比），L 为气流方向上的翅片长度，D_h 为翅间通道的水力直径，ρ 为空气密度，V 为通道平均流速。
这对您的设计决策意味着什么： 随着翅片节距缩小（翅片密度增加），对于给定的体积流量，D_h 减小且 V 增加——这两种效应都会使 ΔP 急剧上升。具有 0.3 mm 级翅片节距的散热器可以提供比 1.5 mm 节距挤压件大得多的润湿面积，但同样的改变可能会使压降增加数倍。如果系统风扇无法提供所需的静压，实际气流就会崩溃，尽管表面积增加，热阻反而会增加。实际意义：由粉末冶金/金属注射成型成型实现的微翅片设计必须在设计周期的早期（而不是在模具制造之后）根据风扇曲线或泵曲线进行验证。
翅片阵列的对流热阻为：
其中 η_o 为总表面效率（考虑翅片效率），h 为对流换热系数，A_total 为总润湿表面积。
实用要点： 除非保持气流，否则通过更细的翅片使 A_total 翻倍并不能使 R_conv 减半。具有经济实用价值的翅片密度是在实际送风机工作点最大化散热量的密度——这是一个必须在选择制造工艺之前解决的系统级约束。
适用标准限制的是外壳温度、测试条件和海拔降额，而非翅片几何形状本身
适用于电子产品热管理的标准并不直接规定翅片几何形状，但它们施加了限制设计窗口的边界条件：
- IPC-9592（计算机和电信设备的电源转换器件）：定义了温度额定值、降额和验证预期，设定了实际热性能底线，从而影响组件必须提供的翅片面积和气流。 - JEDEC JESD51 系列：标准化半导体封装热测试方法。当散热器是该堆叠的一部分时，报告的指标只有在说明气流（以及压降）条件时才有意义；这绝非事后诸葛亮。 - Telcordia GR-63-CORE / ETSI EN 300 019：针对电信设备，定义了包括海拔在内的环境等级。在国际标准大气中，4000米高度的空气密度下降约三分之一，这降低了对流系数和风扇质量流量能力，并收紧了压降预算。 - IATF 16949：汽车质量管理要求，而非翅片几何标准。从粉末到烧结再到最终检验的可追溯性和过程控制，由集成的金属注射成型/粉末冶金供应商比由分散的工艺链更容易提供证据。
当需要与半导体或陶瓷基板进行热膨胀系数（CTE）匹配时——这在射频功率放大器和一些高功率激光二极管热沉中很常见——通常指定钨铜（W-Cu）复合材料（如 W70Cu30 或 W80Cu20）代替纯铜。已发表的 W-Cu 热膨胀系数值通常跨度约为 6–10 ppm/°C，具体取决于 W:Cu 比例（钨含量越高，热膨胀系数越低）；W80Cu20 通常接近中高个位数，而 W70Cu30 通常较高，接近 ~10 ppm/°C。热导率仍远高于钢或可伐合金，尽管远低于纯铜。新莱福 MIM 生产兼容 Au/Ni 电镀、钎焊和水冷接口的钨铜散热器，通过粉末冶金/金属注射成型近净成形工艺成型，可结合微流道和阶梯型腔结构 [3][4]。
金属注射成型/粉末冶金铜并非适用于所有外壳、产量或公差累积的正确答案
近净成形铜金属注射成型很强大，但并非普遍适用。工程师应将以下情况视为适用性和失效边界：
1. 非常大的散热器（占地面积在 80 mm × 80 mm 及以上）： 金属注射成型中的线性烧结收缩率通常为 15–20%。对于大型零件，平面度控制变得越来越困难，翘曲风险随零件面积增加而上升。在该尺寸级别，挤压、铲齿或钎焊翅片组件可能更实用。 2. 极薄的无支撑翅片（壁厚在 0.15 mm 及以下）： 在脱脂和烧结过程中，此厚度级别的无支撑铜壁有塌陷或变形的风险。设计应包含拔模角、圆角或支撑特征，或者接受更窄的工艺窗口和更高的报废风险。 3. 小批量原型制作（通常为数百件）： 金属注射成型模具投资在较高产量下才合理。对于首件和小批量，CNC加工铜仍然更快，即使单位成本较高。 4. 对杂质敏感的导热率： 铜的热导率对残余孔隙率和溶解杂质（包括来自粘结剂系统的碳）高度敏感。必须证明脱脂气氛和碳控制有效；否则烧结导热率将达不到高纯铜目标。这是一个过程控制要求，而不是几何限制，它要求供应商具备经过验证的铜金属注射成型实践经验。 5. 需要 ~±0.01 mm 级平面度的配合面： 粉末冶金/金属注射成型近净成形在烧结态通常保持 ±0.3–0.5% 的尺寸公差；芯片贴装面、密封槽和类似基准面由精密CNC精加工 [5]。如果整个功能几何形状都需要该级别的公差，近净成形的优势就会缩小。
新莱福 MIM 如何在供应商资质认证中应对铜散热器制造挑战
选择近净成形铜散热器供应商最终是一个风险管理决策。新莱福 MIM 的以下能力与微翅片散热器应用直接相关，并可在供应商资质审核期间进行验证：
高纯铜和定制 MIM喂料： 更细、控制良好的粉末支持更高的烧结密度和更精细的特征分辨率。新莱福 MIM 通过金属注射成型/粉末冶金近净成形工艺，使用高纯铜成型纯铜散热器，烧结密度 ≥ 98%，适用于汽车和航空航天电源模块以及射频和通信系统等应用 [1][2]。
高烧结密度的纯铜和钨铜金属注射成型： 要使纯铜达到接近锻压等效的热导率，需要高烧结密度和低残余杂质。新莱福 MIM 产品文档指出纯铜散热器的烧结密度 ≥ 98% [1]，并结合关键面的精密CNC精加工 [5]。
微翅片、微通道和型腔近净成形： 该应用的核心价值在于提供典型挤压件无法提供且CNC加工在批量生产中不经济的几何形状。新莱福 MIM 的粉末冶金/金属注射成型工艺用于成型高表面积设计，包括微翅片和内部微通道 [2]。
汽车、射频和电力电子应用覆盖： 新莱福 MIM 铜散热器服务于电力电子（DC/DC模块、IGBT、MOSFET、LED驱动器）、高密度计算（CPU/GPU/服务器）、汽车和航空航天电源模块、射频和通信系统以及工业物联网设备 [2]。
下一步：从翅片密度分析到可量产的铜散热器
1. 首先映射系统的气流约束。 获取风扇或泵曲线，并确定所需流量下的最大允许压降。这设定了在任何制造讨论开始之前的翅片密度上限。 2. 定义热膨胀系数（CTE）要求。 如果散热器直接与陶瓷基板或半导体芯片接口，在追求最大热导率时使用纯铜，或者在需要与芯片或陶瓷基板匹配的低且可调的热膨胀系数时使用钨铜复合材料 [5]。纯铜的已发表热膨胀系数值约为 ~17 ppm/°C；钨铜通常在 ~6–10 ppm/°C 的已发表范围内，具体取决于 W:Cu 比例。 3. 估算年产量。 对于原型和数千件的小批量，CNC加工铜在首件阶段通常更具成本效益。在较高的生产批量（通常为 10,000 件及以上），粉末冶金/金属注射成型近净成形通常比CNC提供更具吸引力的成本和几何优势。 4. 明确指定关键表面公差。 确定哪些表面需要精密CNC精加工（芯片贴装面、密封槽、安装接口），哪些表面可以接受烧结态公差。 5. 联系新莱福 MIM 进行联合 DFM 审查。 新莱福 MIM 应用工程团队提供可制造性设计分析，包括热仿真支持、针对压降目标的翅片密度优化以及用于首件验证的快速原型制作。访问 www.newlifematerial.com 请求咨询并启动您的定制铜散热器工程项目。
